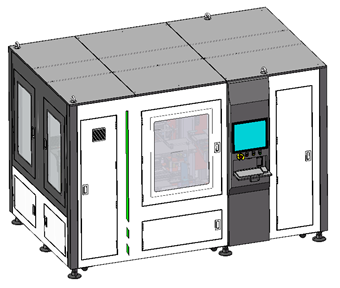

Machine d'assemblage par frittage

Sintering Assembly Machine

La machine d'assemblage par frittage des plaquettes en carbure est un équipement automatisé conçu pour le processus de frittage. Elle est utilisée pour disposer et placer les plaquettes avant le frittage.

L'équipement intègre toutes les fonctions de transmission, de positionnement, de contrôle pneumatique et d'autres technologies pour parvenir à une automatisation complète du chargement des plateaux de matériaux, de la saisie des lames, du positionnement précis et de la mise en place, améliorant ainsi l'efficacité et l'uniformité de la production.

Application :

Insert en carbure :
Les dimensions de l'insert doivent se situer dans la plage de tolérance, et les dimensions spécifiques doivent être basées sur les exigences techniques fournies par le client.

Poids de l'insert :
1-30g, en fonction des exigences techniques fournies par le client.

Insérer la dimension :
Trou : Φ2.5mm ~ φ6.0 mm
Taille du plateau : 384土0,5mm X 282士0,5mm X 14土0,5mm, grille 96/204/408

Plateaux :
Les plateaux sans colonnes ou les plateaux avec colonnes. Si les plateaux avec colonnes sont applicables, les exigences sont les suivantes :

Taille du disque en graphite :
500X350, 500X300.

Pince :
Équipé selon différentes spécifications d'inserts.

Paramètres techniques:

Principaux composants de l'équipement :

  • Chariot mobile universel pour plateaux
  • Unité universelle de transport de plateaux
  • Dispositif universel de récupération des plateaux
  • Unité d'alignement à double tête à grande vitesse
  • Unité de positionnement
  • Système de vision
  • Système pneumatique
  • Système de contrôle

Paramètres clés :

Productivité :

  • Grille 408 : pas moins de 3300~3600 pcs/heure
  • Grille 204 : pas moins de 3200~3400 pcs/heure
  • Grille 96 : pas moins de 3000~3200 pcs/heure

Précision :

  • 99% (le jeu unilatéral entre la colonne et le trou intérieur de l'insert est d'au moins 0,5 mm)

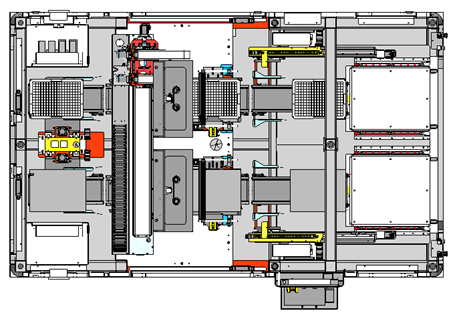

sintering assembly machine china manufacturer
